La posa cavi come parte della progettazione dell’impianto

Negli impianti industriali moderni, la posa cavi è un elemento centrale della progettazione. Alimentazione elettrica, cavi di comando, sensoristica, sistemi bus e pneumatica devono essere posati in modo affidabile. Allo stesso tempo devono rimanere protetti, accessibili e facilmente ampliabili in futuro.

Lo spazio disponibile negli impianti diventa però spesso sempre più limitato. Le installazioni dall’alto non sono sempre la soluzione migliore. In particolare nei concetti di impianto a pavimento o nelle aree calpestabili, i sistemi di passerelle portacavi integrati nel pavimento possono rappresentare un’alternativa sensata.

Il vantaggio principale consiste in una struttura chiara: i cavi vengono guidati in modo ordinato, restano accessibili per la manutenzione e per successive integrazioni e possono essere portati direttamente a sensori, attuatori o isole di valvole.

Considerare tempestivamente le sollecitazioni meccaniche

Negli impianti industriali, i sistemi di posa cavi sono soggetti a sollecitazioni diverse rispetto alle installazioni classiche negli edifici. Il personale di manutenzione accede alle aree, gli utensili possono essere appoggiati temporaneamente e anche il funzionamento delle macchine può causare ulteriori carichi.

Per questo motivo i requisiti meccanici dovrebbero essere considerati già nelle prime fasi di progettazione. Sono determinanti, tra l’altro, carichi di calpestio e carichi puntuali verificati, coperchi adeguati, elementi di collegamento idonei e distanze di appoggio e supporto definite.

Chi chiarisce questi aspetti fin dall’inizio riduce gli adattamenti successivi e crea una base solida per un’installazione sicura.

Maggiore sicurezza durante manutenzione e assistenza

Non appena le canalizzazioni sono calpestabili, diventano parte della sicurezza sul lavoro. Polvere, umidità o sporco dovuto all’esercizio possono aumentare il rischio di scivolamento.

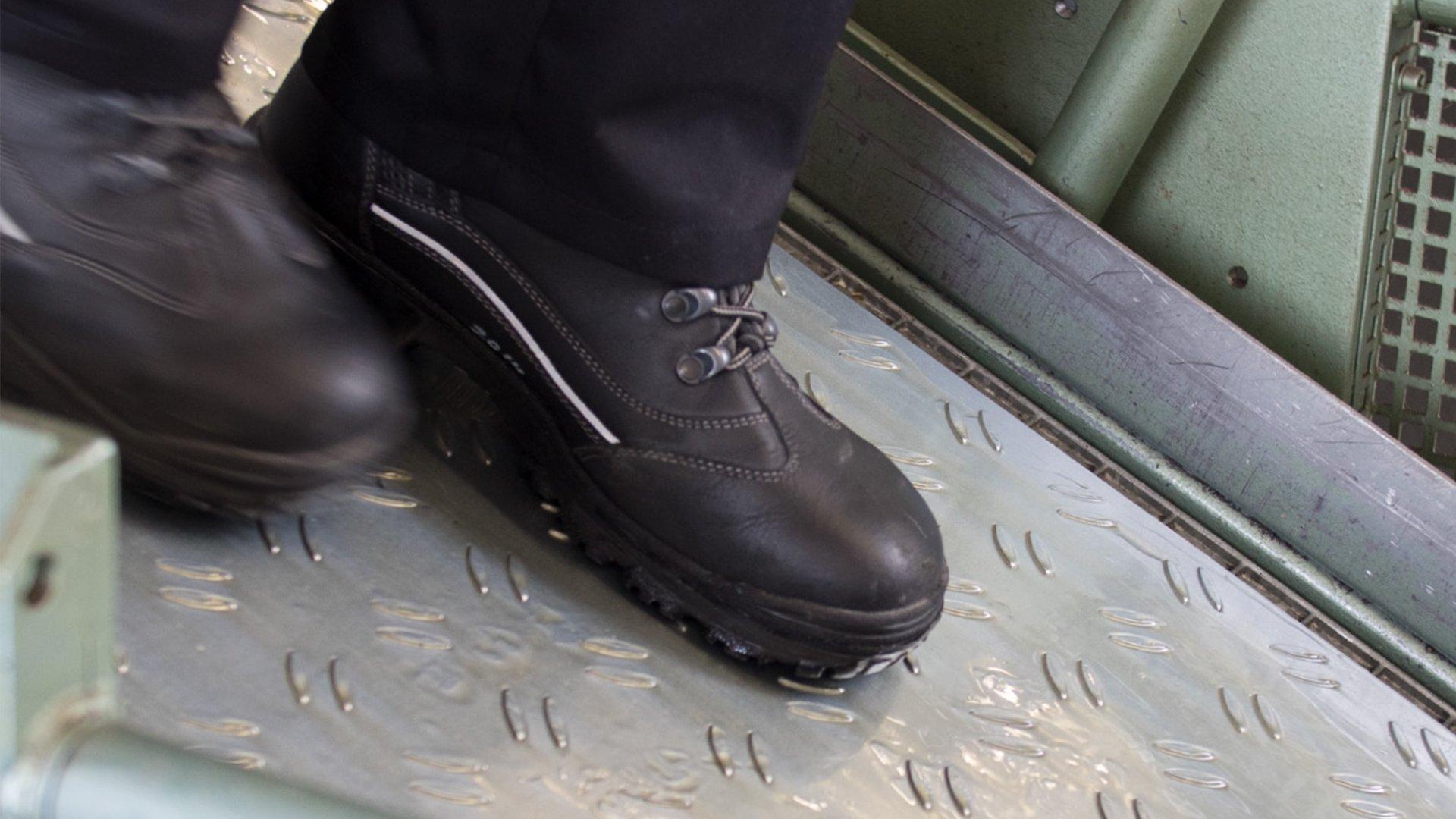

Le passerelle portacavi calpestabili con superfici dei coperchi antiscivolo aiutano a ridurre questo rischio. Passaggi puliti tra i singoli segmenti supportano inoltre una calpestabilità sicura.

Per i team di manutenzione ne deriva un vantaggio pratico: i cavi restano accessibili senza dover ricorrere a coperture provvisorie o a misure di protezione supplementari.

Strutturare chiaramente i diversi tipi di linee

Gli impianti automatizzati riuniscono diversi sistemi di cavi e linee in spazi ristretti. Tra questi rientrano cavi di energia e comando, sistemi di sensori e bus nonché linee pneumatiche per valvole e attuatori.

Questi tipi di cavi e linee hanno requisiti diversi in termini di protezione, accessibilità, raggi di curvatura e compatibilità elettromagnetica. Una posa strutturata aiuta a gestire questi requisiti in modo chiaro.

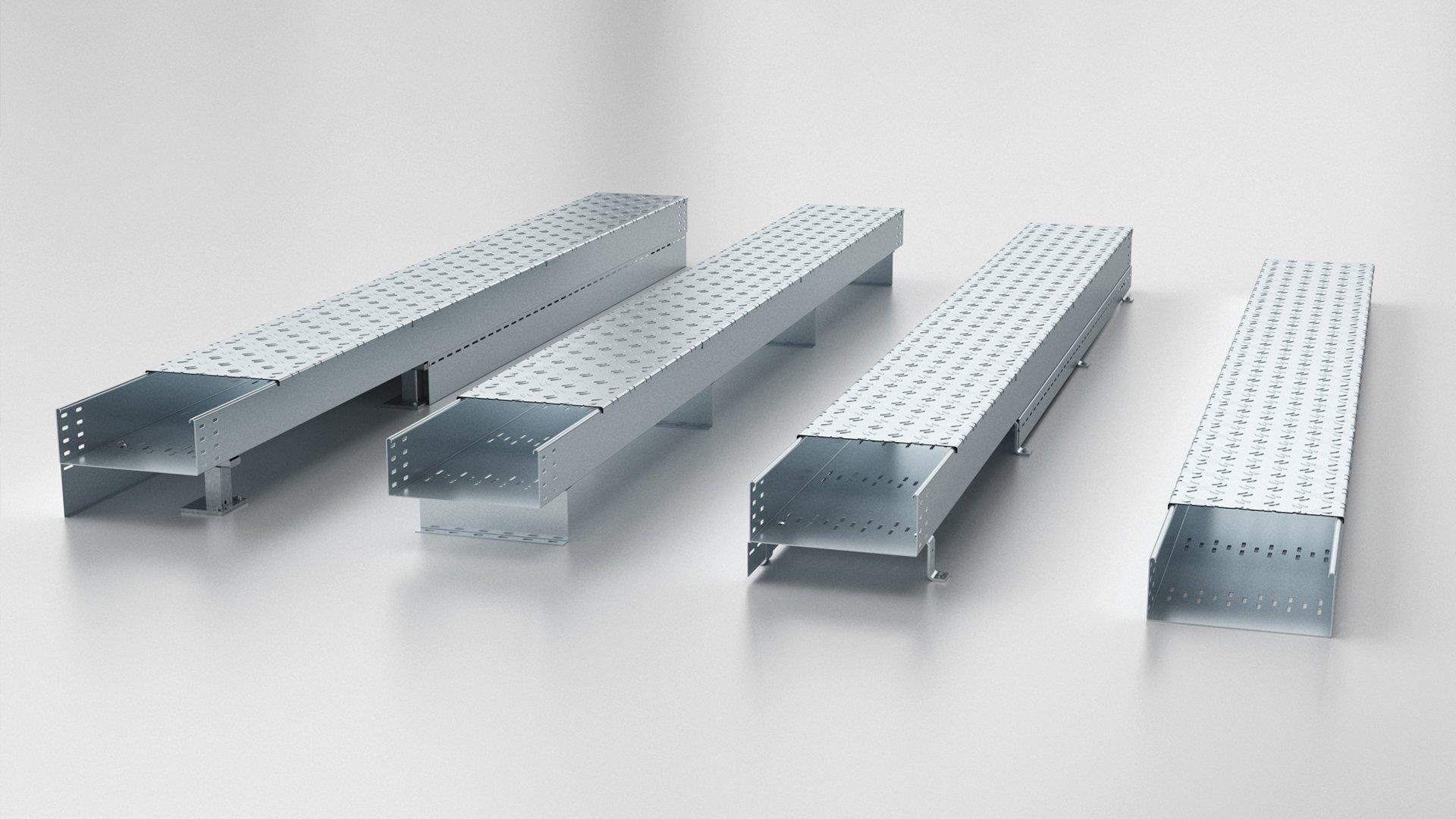

Le passerelle portacavi calpestabili consentono di guidare diversi tipi di cavi all’interno di un unico sistema, mantenendoli però chiaramente separati. Ciò facilita la progettazione, riduce il disordine nell’impianto e sostiene la sicurezza d’esercizio.

Progettare con attenzione all’esercizio

Per direzione di progetto, progettazione e manutenzione conviene considerare la posa cavi già nel concetto dell’impianto. Alcune domande centrali possono essere utili:

• Quali aree dell’impianto vengono percorse regolarmente?

• Quali tipi di cavi o linee devono essere posati o separati?

• Dove sono particolarmente importanti i percorsi brevi?

• Come si possono realizzare manutenzione e integrazioni successive con tempi di fermo minimi?

Rispondere presto a queste domande non significa soltanto pianificare un’installazione funzionante. Significa anche creare una struttura dell’impianto che supporti l’esercizio futuro.

Le passerelle portacavi calpestabili integrate nel pavimento dell’impianto offrono un contributo importante: combinano protezione meccanica, calpestabilità sicura e buona accessibilità in una posa cavi ben studiata.
