Les tubes LED constituent une alternative efficace en énergie aux tubes fluorescents. Selon l’application, ils permettent d’atteindre des économies d’énergie de 40 à 65% par rapport aux lampes fluorescentes conventionnelles. En raison des importantes économies d’énergie qu’ils rendent possibles et de leur coût d’acquisition relativement modeste, les tubes LED sont généralement amortis très rapidement.
Il existe des tubes LED remplaçant les modèles T5 et T8 pour le montage dans les luminaires existants. Vous apprendrez ici comment réussir un tel échange et à quoi il faut prêter attention lors du changement de sources lumineuses.
Les avantages du passage des FL aux LED
Puissance (W) plus faible et ainsi réduction de la consommation d’énergie (kWh)
Efficacité supérieure (lm/W)
Durée de vie plus longue
Frais d’entretien réduits
Luminosité intégrale immédiate
Ni scintillements ni bourdonnements
La puissance et le flux lumineux ne sont pas influencés par la température ambiante
Sans mercure
Sélection des sources lumineuses en fonction du ballast
Ballast conventionnel (avec starter): tubes LED pour BC/BFP
Avec les tubes LED pour BC/BFP, le starter existant doit être remplacé par le starter livré, afin d’éviter des dommages.

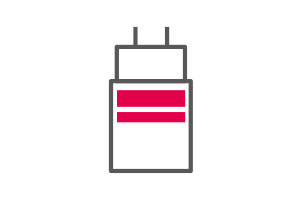

Ballast électronique (sans starter): tubes LED pour BE
Avant le changement des tubes, vérifiez la compatibilité entre les tubes LED et le ballast.
Tenez compte aussi de l’âge du ballast, en relation avec la durée de vie de l’ensemble.
2. Vérifier la compatibilité du BE sur e-m.info/436

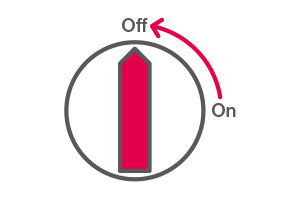

3. Couper l’alimentation
4. Enlever le tube fluorescent

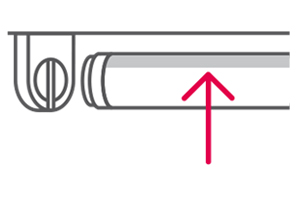

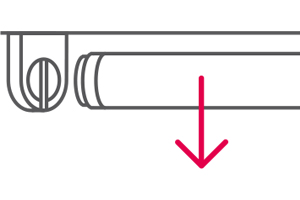

5. Insérer le tube LED avec l’ouverture vers le bas

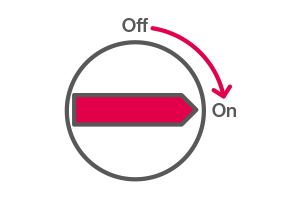

6. Brancher l’alimentation
1.
Couper
l’alimentation
2. Enlever le tube fluorescent

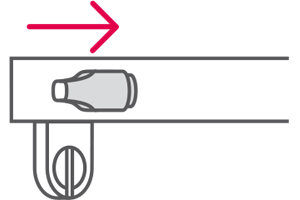

3. Enlever le starter

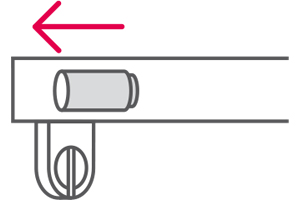

4. Insérer le starter factice
5. Insérer le tube LED avec l’ouverture vers le bas
6. Brancher l’alimentation
Courants d’appel élevés avec les tubes LED
Les ballasts électroniques et les blocs de commutation sont équipés de condensateurs pour l’antiparasitage et le stockage d’énergie. Ces éléments sont responsables des courants d’appel élevés des tubes LED.
À l’instant de la mise sous tension, un condensateur entièrement déchargé peut engendrer pendant quelques millisecondes un phénomène similaire à un court-circuit.
Si d’importants groupes de luminaires sont allumés simultanément, le courant d’appel est d’autant plus élevé, ce qui alourdit la charge pesant sur le contact de relais. Si vous exploitez un grand nombre de tubes LED sur un même circuit, veillez donc à dimensionner correctement les interrupteurs, les relais et les fusibles.

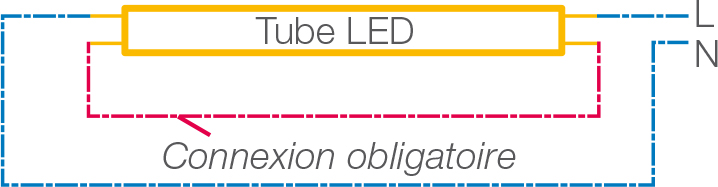

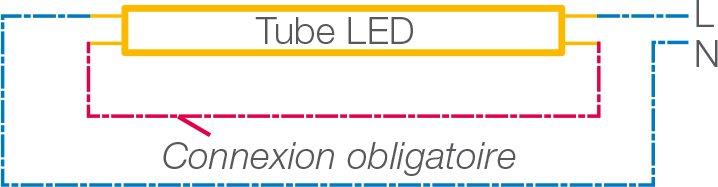

Règles de l’ESTI pour le câblage direct
Le schéma doit être respecté lors de recâblage. D’autres types de câblage sont interdits en Suisse.
Caractéristiques lumineuses
Les tubes LED ne diffusent pas la lumière comme les sources lumineuses FL. Le flux lumineux modifié ainsi que les caractéristiques du rayonnement influencent l’éclairement ainsi que la répartition et l’homogénéité de la lumière. Il faut veiller à respecter l’éclairement requis.
Réglette sans réflecteur
Lampe FL TL-D: 3.100 lm à 360°
Tube LED: 1.600 lm à 150°
Résultat prévisible: Éclairement (LUX) et efficacité (lm/W) plus élevés qu‘auparavant

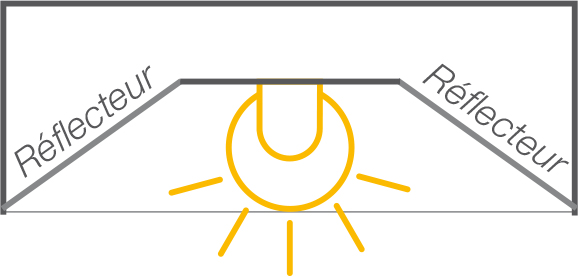

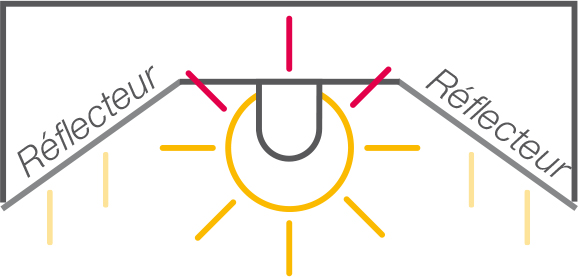

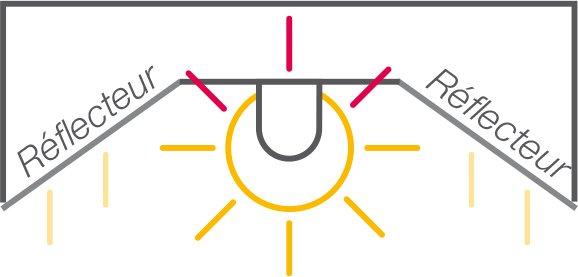

Luminaire avec réflecteur
T8 Fluo: 3.100 lm à 360°
Tube LED: 1.600 lm à 140°
Résultat prévisible: Éclairement (LUX) plus faible qu’auparavant et efficacité (lm/W) plus élevée
Les principaux faits en bref
Sélectionner les tubes LED adéquats en fonction du type de ballast
Jusqu’à 65% d’économie d’énergie avec des tubes LED par rapport à des tubes fluorescents
Haute efficacité, jusqu’à 170 lm/W
Durée de vie jusqu’à 5x supérieure (70000 heures)
Veiller à obtenir un éclairement suffisant et une répartition adéquate de la lumière
Les tubes LED n’atteignent pas le rendement d’un système LED complet: pour viser une solution durable produisant un éclairage optimal sur le long terme, nous recommandons le montage de nouveaux luminaires LED
La garantie du fabricant est annulée lors de modifications des luminaires

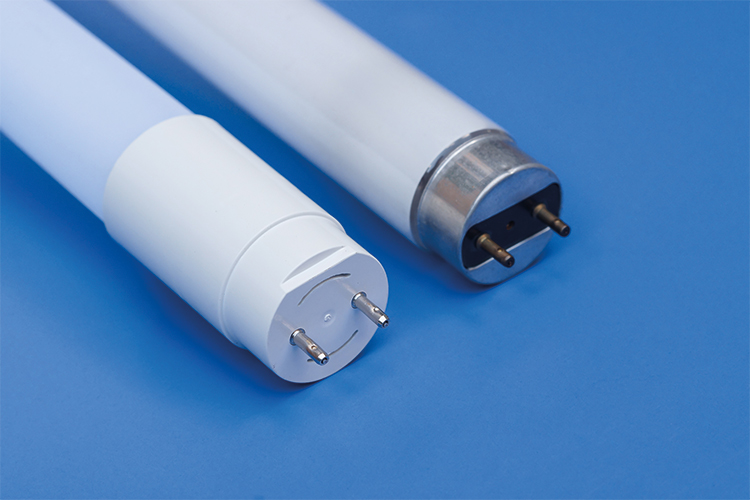

Comparaison entre tubes LED et FL
Conclusion
L’échange de sources lumineuses conventionnelles par des LED est en principe judicieux, mais chaque cas d’application doit être étudié séparément.
Pour obtenir des conditions d’éclairage optimales dans des installations plus importantes et complexes, il est indiqué de prévoir un échange complet des luminaires, avec une nouvelle planification.
